Введение

После разборки гаража, я нашел полотно пилы из инструментальной стали толщиной 1,2мм и чтобы оно не пропадало, я решил сделать из него филейный нож. После раздумий как подойти к задаче (материала для работы не так уж много) было принятое решение сначала сделать модель ножа на 3D принтере.

Я нашел в интернете понравившийся чертеж, и решил на его основне сделать модель, и, чтобы не забыть все шаги, я решил записать конспект о том как делать модель на основе картинки чертежа.

Для моделирования я буду использовать Freecad и предполагаю что у человека, который статью читает есть базовое понимание того, как с ним работать.

Создание детали

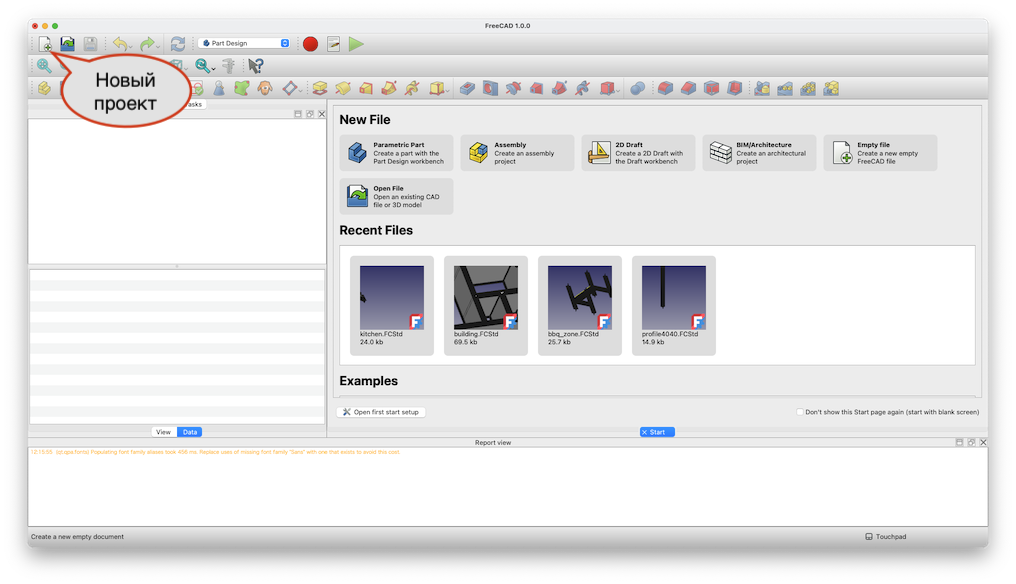

Создаем новый проет во Freecad.

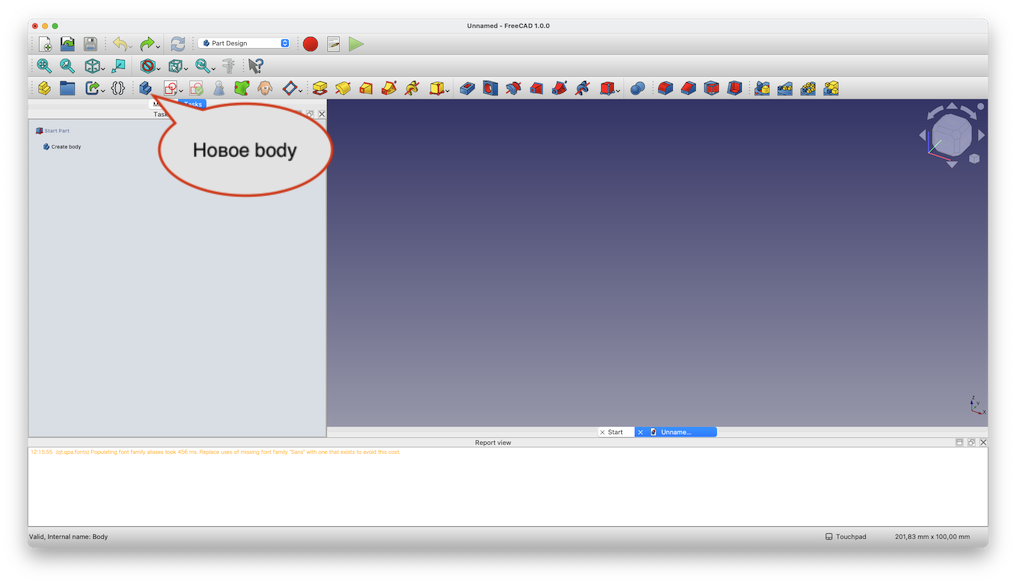

Создаем тело детали:

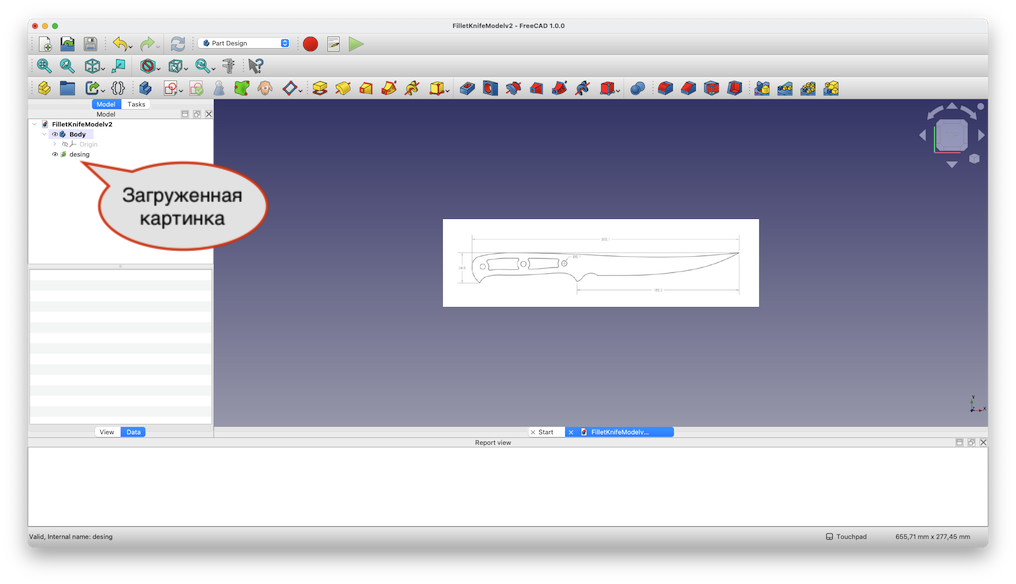

Далее загружаем картинку с чертежом (меню File->Import):

Далее делаем двойной клик на загрженной картинке, чтобы открылись параметры конфигурации:

Выбираем плоскость XY и устанавливаем прозрачность.

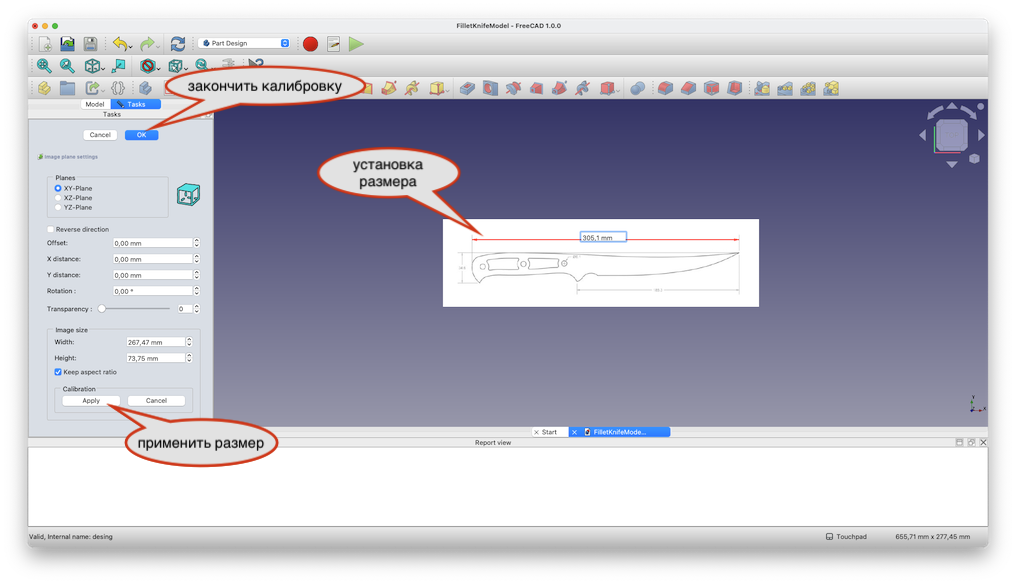

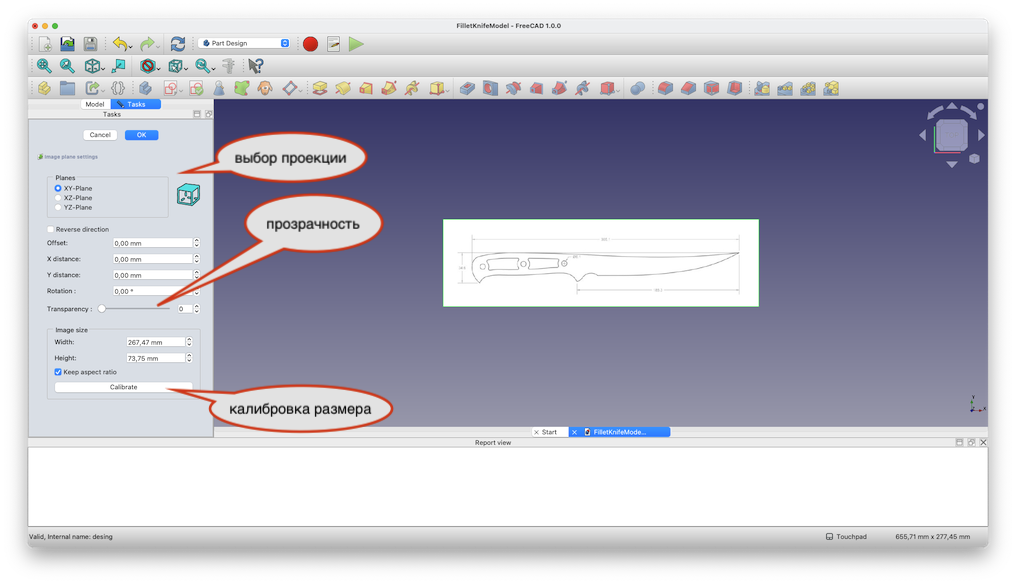

Далее с помощью кнопки Calibrate нужно откалибровать базовый размер детали:

После того как все настроего, нужно нажать Ok.

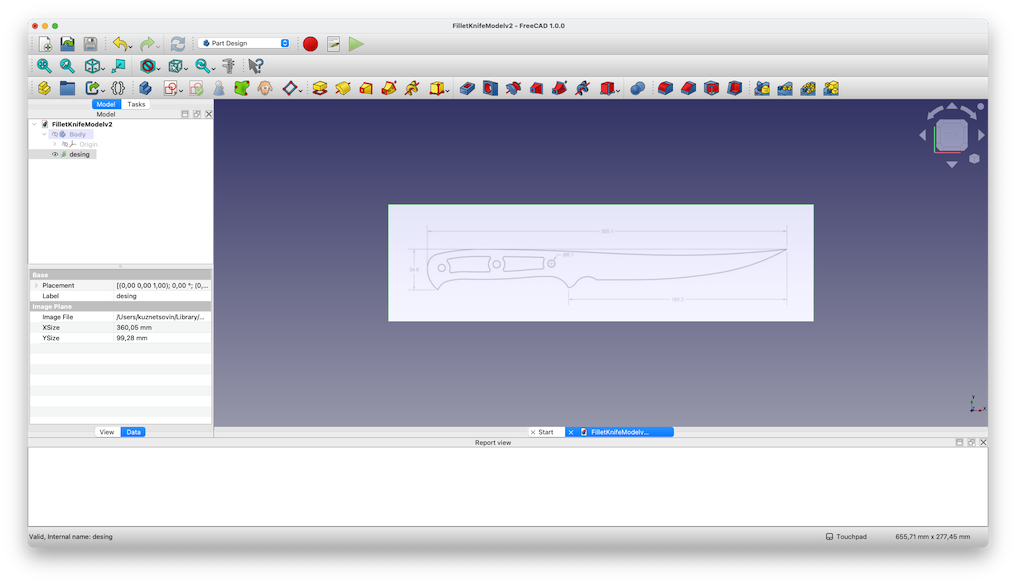

Получилось что-то на подобии:

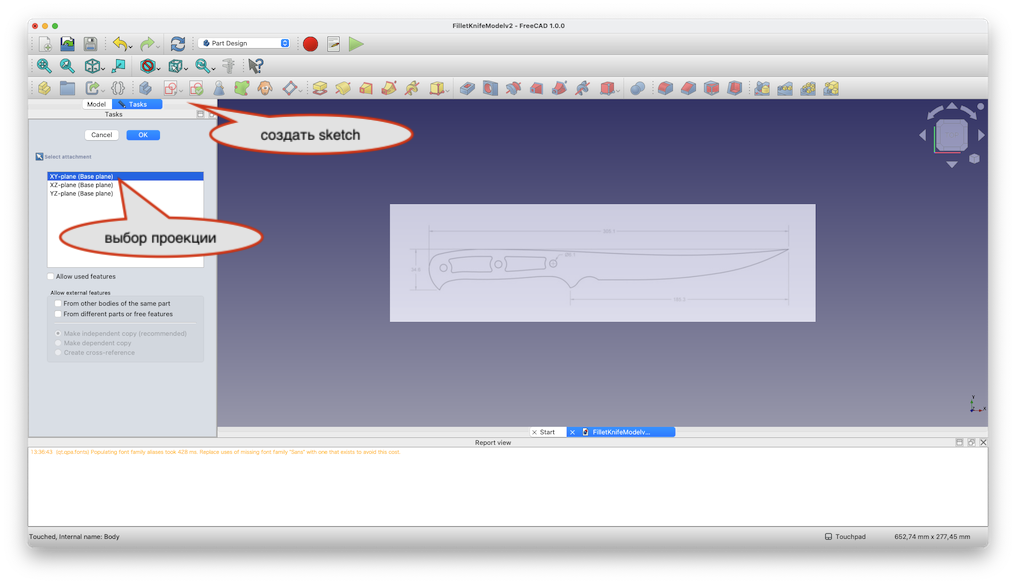

Создаем пустой sketch:

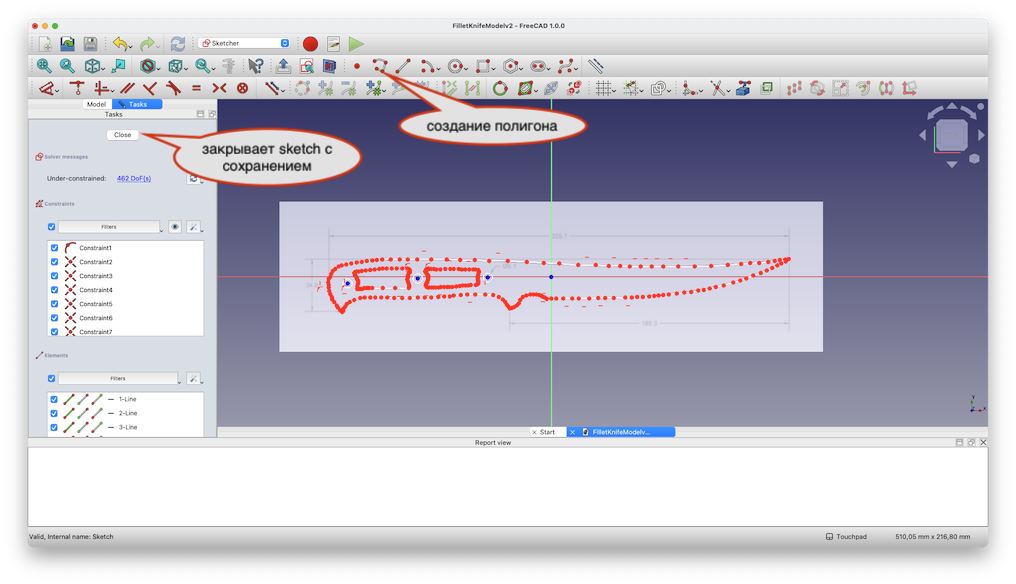

Выбираем плоскость XY и обводим чертеж по линиям удобным примитивами с панели (я использовал _полигон):

Важно чтобы все контуры были замкнуты или будет ошибка.

После завершения нажимаем Close.

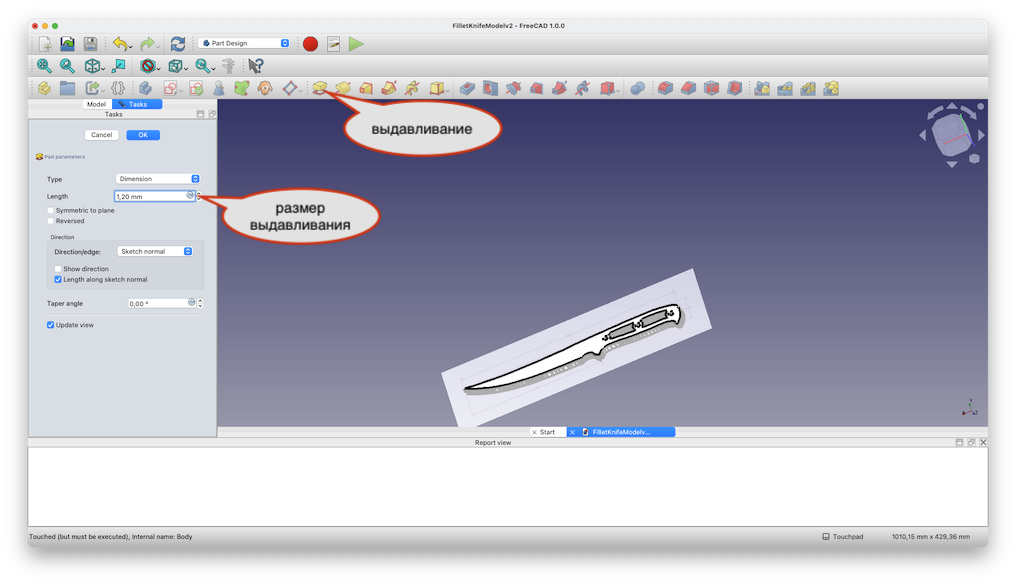

Осталось выдавить слой на нужную величину:

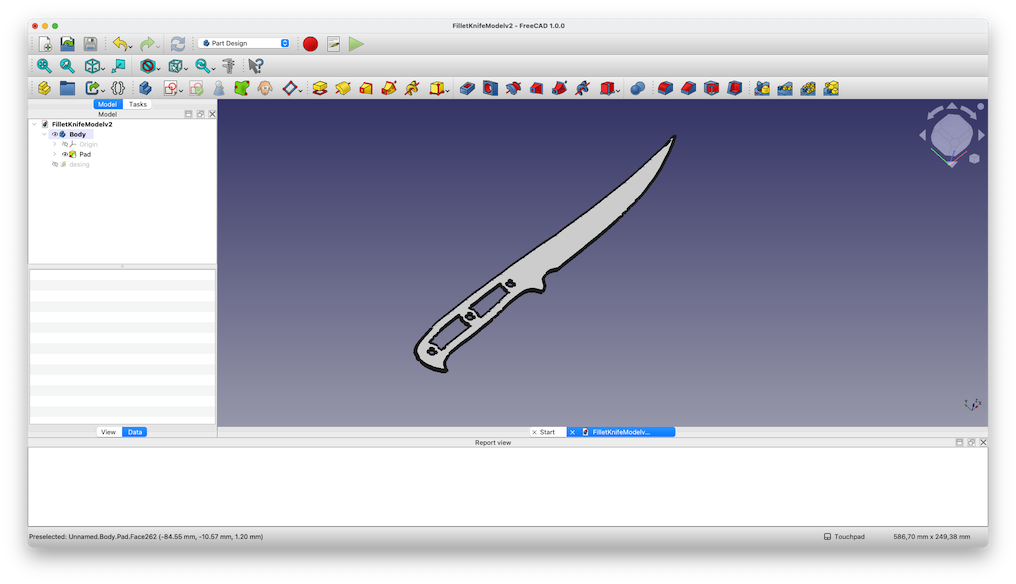

В результате всех манипуляция получилась готовая модель:

Заключение

Теперь можно грузить модель в итоговой STL файл и отправлять в слайсер и на печать.

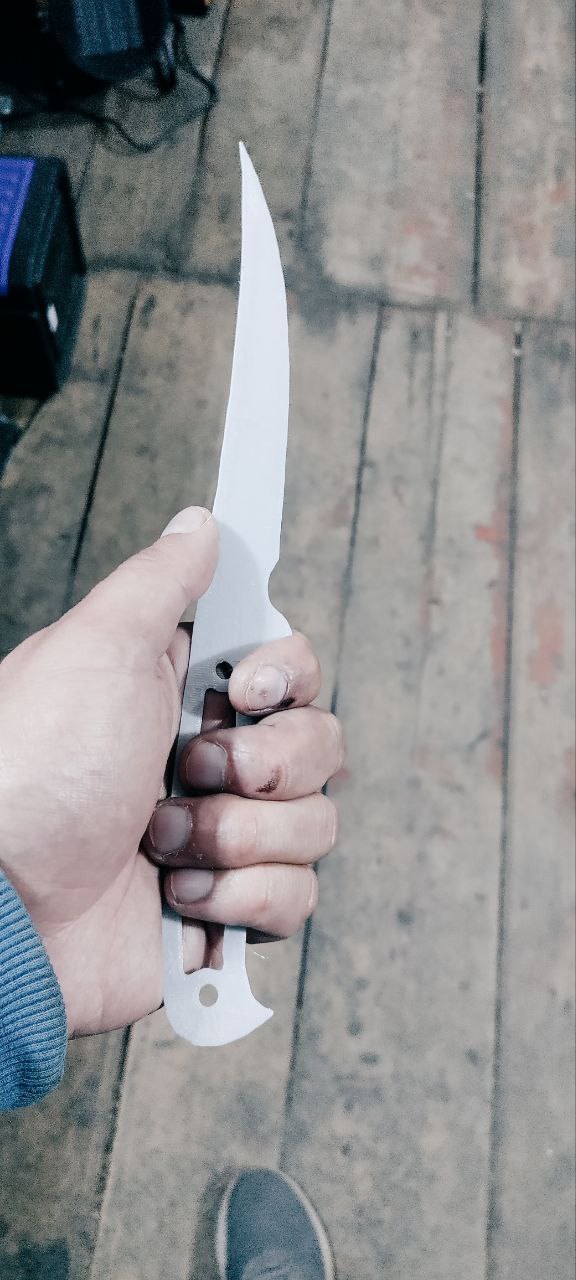

На выходе получил вот такую модель:

Все материалы статьи (включая модель Freecad и итоговый STL) можно найти здесь.
